Ang Polyamide 6 ba ay Crystalline o Amorphous? Ipinaliwanag ang Istraktura ng PA6

Ang Polyamide 6 ay Semicrystalline — Hindi Ganap na Crystalline, Hindi Ganap na Amorphous

Ang polyamide 6 (PA6), malawak na kilala bilang Nylon 6 o polycaprolactam, ay a semirystalline thermoplastic polimer . Nangangahulugan ito na sabay-sabay itong naglalaman ng parehong mala-kristal na mga domain - mga rehiyon kung saan ang mga molecular chain ay nakaayos sa pagkakasunud-sunod, paulit-ulit na mga pattern - at mga amorphous na domain, kung saan ang chain packing ay nananatiling hindi maayos. Ito ay hindi ganap na mala-kristal tulad ng isang simpleng kristal ng asin o ganap na walang hugis tulad ng isang ordinaryong baso.

Ang dual-phase microstructure na ito ang pangunahing dahilan Polyamide 6 gumaganap sa paraang ginagawa nito. Ang crystalline fraction ay nagbibigay dito ng lakas at higpit, habang ang amorphous fraction ay nag-aambag ng flexibility, impact resistance, at ang kakayahang sumipsip ng maliliit na molekula gaya ng tubig. Ang pag-unawa sa balanse sa pagitan ng dalawang yugtong ito ay mahalaga para sa sinumang nagdidisenyo ng mga bahagi, pagpili ng mga materyales, o pagproseso ng PA6 sa mga kontekstong pang-industriya o engineering.

Ang isang karaniwang maling kuru-kuro ay ang PA6 ay maaaring "crystalline" o "amorphous" depende sa kung paano ito pinoproseso. Sa katotohanan, ang proporsyon ng bawat phase ay nagbabago sa mga kondisyon ng pagpoproseso, thermal history, at moisture content — ngunit ang parehong mga phase ay palaging naroroon sa ilang antas sa solid Polyamide 6. Ang Quench-cooled PA6 ay maaaring magkaroon ng crystallinity index na kasingbaba ng ilang porsyento, habang ang dahan-dahang pinalamig o annealed na materyal ay maaaring umabot sa humigit-kumulang 35%. Ang alinman sa extreme ay hindi gumagawa ng isang materyal na puro isang yugto o iba pa.

Ano ang Talagang Ibig Sabihin ng Semirystalline sa Konteksto ng PA6

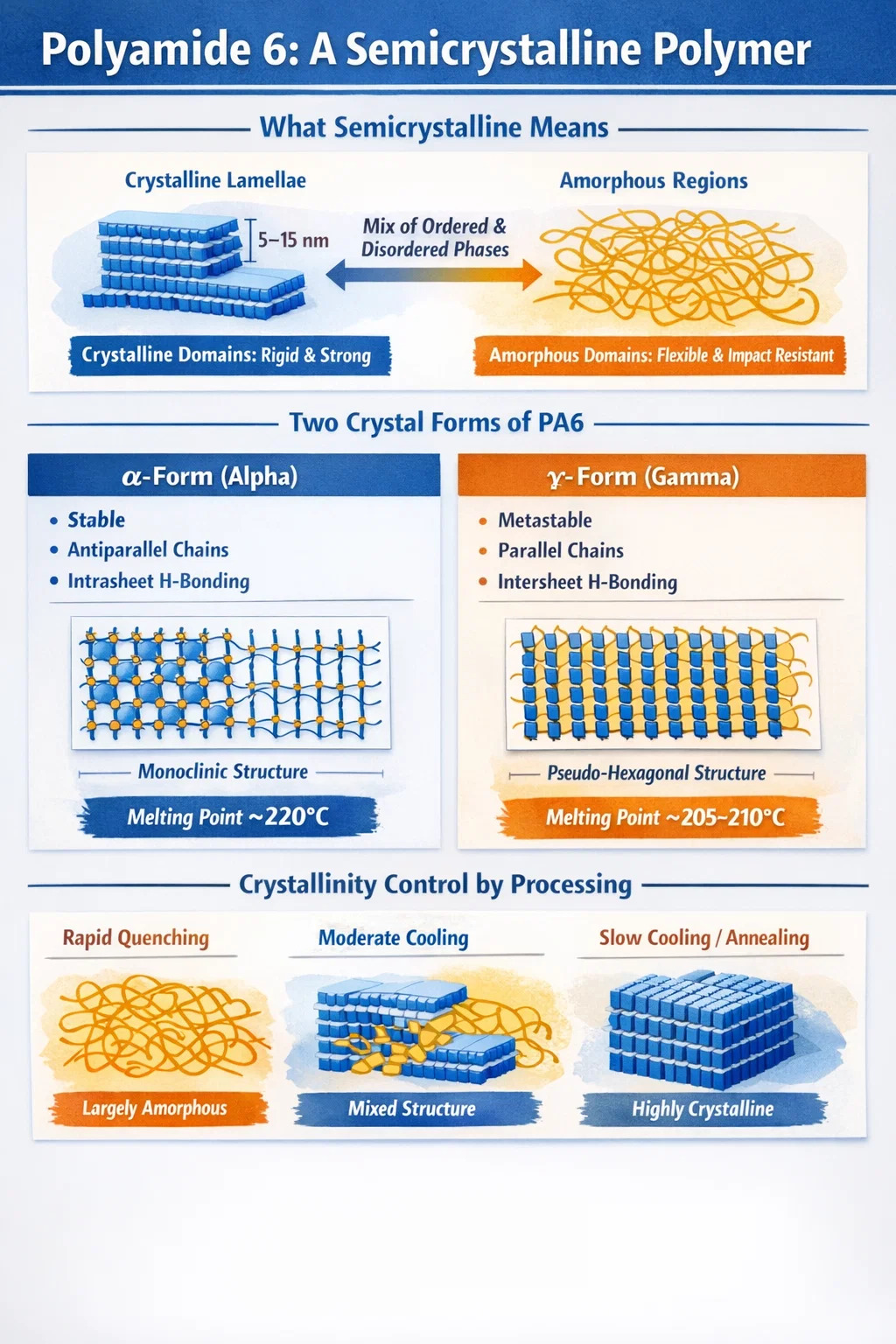

Kapag inilalarawan ng mga polymer scientist ang isang materyal bilang semirystalline, tinutukoy nila ang isang partikular na microstructure sa nanometer scale. Sa solid state, ang Polyamide 6 ay nag-aayos sa mga stack ng crystalline lamellae — manipis, parang plate na ordered region na humigit-kumulang 5 hanggang 15 nm ang kapal — na pinaghihiwalay ng mga amorphous interlayer na rehiyon. Ang mga lamellar stack na ito ay bumubuo ng mas malalaking spherical superstructure na tinatawag na spherulites, na maaaring maobserbahan sa ilalim ng polarized light microscopy at katangian ng melt-crystallized na semicrystalline polymers.

Ang puwersang nagtutulak sa likod ng pagkikristal sa PA6 ay ang pagbuo ng mga intermolecular hydrogen bond sa pagitan ng mga grupo ng amide (–CO–NH–) kasama ang mga katabing polymer chain. Ang mga bono na ito, na mas malakas kaysa sa mga interaksyon ng van der Waals ngunit mas mahina kaysa sa mga covalent bond, ay nagkukulong sa mga kadena sa magkatulad na kaayusan at lumilikha ng masiglang kalamangan na ginagawang thermodynamically favorable ang crystallization. Gayunpaman, ang mahaba, nakakabit na mga kadena ay hindi maaaring ganap na muling ayusin sa panahon ng solidification. Ang isang makabuluhang fraction ay palaging nananatiling nakulong sa mga hindi maayos na pagsasaayos, na bumubuo sa amorphous phase.

Ang pagkakaiba sa density sa pagitan ng dalawang yugto ay sumasalamin sa kanilang pagkakaiba sa istruktura: ang crystalline phase ng PA6 ay may density na humigit-kumulang 1.24 g/cm³, habang ang amorphous phase ay may density na humigit-kumulang 1.08 g/cm³ — isang agwat ng humigit-kumulang 15%. Samakatuwid, ang pagsukat sa bulk density ng isang sample ng PA6 ay isang hindi direktang paraan na ginagamit upang tantyahin ang antas ng pagkakristal nito, bagama't ang mga mas tumpak na diskarte gaya ng differential scanning calorimetry (DSC) at wide-angle X-ray scattering (WAXS) ay pamantayan sa pagsasanay sa laboratoryo.

Kritikal, ang mga amorphous na rehiyon sa PA6 ay hindi lahat magkapareho. Tinutukoy ng mga mananaliksik ang pagkakaiba sa pagitan ng isang mobile amorphous fraction (MAF) — mga chain na malayang sumailalim sa cooperative segmental motion sa itaas ng glass transition temperature — at isang rigid amorphous fraction (RAF). Binubuo ang RAF ng mga segment ng chain na geometriko na nalilimitahan ng kanilang kalapitan sa mga mala-kristal na lamellae na ibabaw, na nagbibigay sa kanila ng restricted mobility kahit na mas mataas sa bulk glass transition temperature. Ang pagkakaroon ng isang malaking RAF sa PA6 ay nangangahulugan na ang mga simpleng two-phase na modelo ay makabuluhang minamaliit ang pagiging kumplikado ng istruktura ng materyal.

Ang Dalawang Pangunahing Crystal Form ng Polyamide 6: Alpha at Gamma

Ang polyamide 6 ay hindi nag-kristal sa isang natatanging istraktura ng kristal. Nagpapakita ito ng mala-kristal na polymorphism, ibig sabihin maaari itong bumuo ng iba't ibang mga istrukturang kristal - tinatawag na polymorphs - depende sa kung paano ito pinoproseso. Ang dalawang pangunahing polymorph ay ang alpha (α) form at ang gamma (γ) form, bawat isa ay may natatanging atomic arrangement at mekanikal na mga kahihinatnan.

Alpha (α) Crystal Form

Ang α-form ay ang thermodynamically stable na polymorph ng Polyamide 6. Ito ay may monoclinic unit cell kung saan ang mga katabing polymer chain ay tumatakbo nang antiparallel sa isa't isa. Ang hydrogen bonding sa α-form ay pangunahin nang nangyayari sa loob ng mga planar sheet — tinatawag na intrasheet hydrogen bonding — na gumagawa ng maayos, masiglang pabor na istraktura. Ang α-form ay natutunaw sa humigit-kumulang 220°C at pinapaboran kapag ang PA6 ay nag-kristal sa ilalim ng mabagal na mga kondisyon ng paglamig (karaniwan ay sa mga rate ng paglamig sa ibaba humigit-kumulang 8°C bawat segundo) o pagkatapos ng pagsusubo sa itaas ng 150°C. Ang mas mataas na antas ng pagkakasunud-sunod ng istruktura ay tumutugma sa isang mas mataas na modulus ng Young kumpara sa γ-form.

Gamma (γ) Crystal Form

Ang γ-form, kung minsan ay inilalarawan bilang pseudo-hexagonal o isang mesophase, ay isang metastable polymorph na nangingibabaw kapag ang PA6 ay naproseso sa mas mabilis na rate ng paglamig (sa pagitan ng humigit-kumulang 8°C/s at 100°C/s), gaya ng sa panahon ng melt-spinning sa fibers o injection molding na may malamig na amag. Sa γ-form, ang mga chain ay tumatakbo parallel sa halip na antiparallel, at ang hydrogen bonding ay intersheet sa kalikasan — na nagaganap sa pagitan ng mga katabing hydrogen-bonded sheet. Ang γ-form ay kinetically trapped at maaaring ma-convert sa α-form kapag na-annealing o na-expose sa mainit na tubig. Sa PA6/clay nanocomposites, ang γ-form ay patuloy ding pinapaboran dahil sa nucleating influence ng clay platelets.

Ano ang Kahulugan ng Polymorphism na ito sa Practice

Para sa mga inhinyero at processor, ang crystalline polymorphism sa PA6 ay hindi isang abstract na konseptong pang-akademiko. Ang isang molded PA6 part na ginawa gamit ang malamig na molde at mabilis na cycle time ay maglalaman ng higit na γ-form na mga kristal, habang ang parehong resin na hinulma na may mainit na amag at mabagal na paglamig ay maglalaman ng mas maraming α-form. Ang mga resultang mekanikal na katangian — higpit, paglaban sa pagkapagod, dimensional na katatagan — ay masusukat na mag-iiba sa pagitan ng dalawang bahaging ito kahit na ang mga ito ay ginawa mula sa parehong grado ng Polyamide 6. Samakatuwid, ang pagkontrol sa mga rate ng paglamig at temperatura ng amag ay isa sa mga pangunahing tool para sa pag-tune ng microstructure ng mga natapos na bahagi ng PA6.

Karaniwang Saklaw ng Crystallinity ng PA6 at Bakit Ito ay Medyo Mababa

Ang isang aspeto ng microstructure ng Polyamide 6 na nakakagulat sa maraming mga inhinyero ay kung gaano kababa ang crystallinity nito kung ikukumpara sa mas simpleng crystallisable polymers tulad ng polyethylene. Karaniwang nakakamit ng melt-crystallized na PA6 ang isang index ng crystallinity na 35% o mas mababa , depende sa mga kondisyon ng pagproseso at kasaysayan ng thermal. Nangangahulugan ito na kahit na sa ilalim ng pinakakanais-nais na mga kondisyon ng mabagal na paglamig, ang karamihan ng materyal sa pamamagitan ng dami ay nananatiling amorphous.

Ang dahilan para sa nakakagulat na mababang crystallinity ay nakasalalay sa chain topology ng PA6 sa solidified melt. Hindi tulad ng polyethylene, na may medyo simple, nababaluktot na mga chain na may kakayahang mahusay na katabing reentry folding, ang mga chain ng PA6 ay nailalarawan sa pamamagitan ng malalakas na interchain na hydrogen bond na humahadlang sa cooperative chain motions na kailangan para sa mahusay na crystallization. Karagdagan pa, ang mahaba at nabubuklod na mga polymer chain ay hindi maaaring mabilis na maisaayos mula sa kanilang mga random na coil configuration sa natunaw. Ang isang malawak na tinatanggap na modelo ng istruktura para sa mga melt-crystallized na polyamide ay naglalarawan sa mga kadena bilang bumubuo ng maraming mahaba, hindi magkatabi na muling pagpasok na mga loop kasama ng mga intercrystalline tie chain na nagkokonekta sa iba't ibang crystalline lamellae. Ang hindi maayos na istraktura ng loop na ito ay natural na bumubuo ng isang makapal na amorphous na layer sa pagitan ng crystalline lamellae - sa PA6, ang amorphous interlayer ay karaniwang halos dalawang beses ang kapal ng crystalline lamellae mismo.

Sa paghahambing, ang crystallinity ng solution-grown na PA6 single crystals — kung saan ang mga chain ay may mas maraming oras at kalayaan upang muling ayusin — ay maaaring maging mas mataas, ngunit hindi ito kumakatawan sa komersyal na PA6 sa anumang praktikal na senaryo sa pagproseso. Ang tunay na iniksyon-molded, extruded, o fiber-spun PA6 ay palaging naglalaman ng isang malaking amorphous fraction.

Ang Quench-cooling PA6 — halimbawa, ang mabilis na paglubog ng kakatunaw lang na sample sa tubig ng yelo — ay maaaring makagawa ng materyal na napakababa ng crystallinity, na lumalapit sa halos ganap na amorphous na estado. Ang napawi na PA6 na ito ay maaaring sumailalim sa malamig na pagkikristal sa pag-init sa itaas ng temperatura ng paglipat ng salamin nito na humigit-kumulang 50–55°C, na nagbabago mula sa nakararami na amorphous hanggang sa semirystalline. Ang pag-uugali na ito ay madaling maobserbahan sa mga eksperimento ng DSC, kung saan lumilitaw ang isang malamig na crystallization exotherm sa panahon ng isang heating scan ng quench-cooled PA6.

Paano Kinokontrol ng Mga Kundisyon sa Pagproseso ang Crystalline Structure ng Polyamide 6

Dahil ang Polyamide 6 ay semirystalline na may sensitibo at variable na microstructure, ang mga kondisyon kung saan ito ay pinoproseso ay malalim na tinutukoy ang mga katangian ng huling bahagi. Ito ay isa sa pinakamahalagang aspeto ng pagtatrabaho sa PA6 bilang isang materyal sa engineering.

Rate ng Paglamig

Ang cooling rate ay ang nangingibabaw na variable na kumokontrol sa parehong antas ng crystallinity at ang polymorph distribution sa injection-molded at extruded PA6. Sa mga rate ng paglamig na mas mababa sa humigit-kumulang 8°C bawat segundo, ang α-form ay ang nangingibabaw na yugto ng kristal. Sa pagitan ng mga 8°C/s at 100°C/s, nangingibabaw ang γ-form. Sa napakataas na rate ng paglamig — gaya ng mga natamo sa mabilis na pagsusubo — ang pagkikristal ay higit na pinipigilan at nakararami ang amorphous na PA6 ay nakukuha. Sa praktikal na injection molding, ang panlabas na balat ng isang molded na bahagi (na pinakamabilis na lumalamig laban sa malamig na mold wall) ay karaniwang naglalaman ng mas maraming γ-form o amorphous na materyal, habang ang core (na mas mabagal na lumalamig) ay naglalaman ng mas maraming α-form na kristal. Lumilikha ito ng skin-core morphology gradient sa cross-section ng bahagi.

Temperatura ng amag

Ang temperatura ng amag ay may direktang epekto sa crystallinity. Ang mas mataas na temperatura ng amag (para sa PA6, karaniwang 60–100°C) ay nagpapabagal sa paglamig ng ibabaw ng bahagi na may kaugnayan sa core nito, nagtataguyod ng higit na pangkalahatang pagkikristal, at pinapaboran ang pagbuo ng α-form na kristal. Ang mas mababang temperatura ng amag ay nakakabawas sa pagkikristal ngunit maaaring gawing simple ang demolding. Ang isang praktikal na kahihinatnan ay ang mas mataas na crystallinity na mga bahagi ng PA6 ay nagpapakita ng mas mahusay na dimensional na katatagan sa serbisyo - dahil ang pangalawang pagkikristal na nagaganap pagkatapos ng paghubog ay nababawasan - ngunit maaaring mangailangan ng mas mahabang cycle ng mga oras upang matiyak ang sapat na pagkikristal bago ang pagbuga.

Pagsusupil

Ang Annealing Polyamide 6 na bahagi — pinapanatili ang mga ito sa mataas na temperatura sa ibaba ng melting point, karaniwang 140–180°C — ay nagtataguyod ng conversion ng γ-form na mga kristal sa mas matatag na α-form at pinapataas ang pangkalahatang antas ng crystallinity sa pamamagitan ng pangalawang crystallization. Ang pagsusubo ay may posibilidad din na magpalapot ng mga umiiral na mala-kristal na lamellae at mabawasan ang mga panloob na stress. Ang mga inhinyero ay madalas na nag-anne ng mga bahagi ng PA6 na inilaan para sa mataas na temperatura na serbisyo o mga aplikasyon kung saan ang dimensional na katatagan sa paglipas ng panahon ay kritikal.

Nilalaman ng Halumigmig Habang Pinoproseso

Ang tubig ay gumaganap ng dalawang papel sa pagpoproseso ng PA6. Sa panahon ng pagpoproseso ng pagtunaw, nagsisilbing plasticizer ang moisture na nagpapababa ng lagkit ng natutunaw at — sa mataas na antas — ay maaaring magdulot ng hydrolytic degradation ng haba ng chain. Sa solid state, ang nasisipsip na tubig ay nakakagambala sa mga interchain na hydrogen bond sa amorphous phase, nagpapa-plastic sa mga rehiyong iyon, nagpapababa ng tensile strength at stiffness, at nagpapababa sa epektibong glass transition temperature. Ang crystalline phase ay mahalagang hindi natatagusan ng tubig — ang moisture absorption ay nangyayari nang buo sa pamamagitan ng mga amorphous na rehiyon ng PA6 structure. Ito ang dahilan kung bakit mas maraming kristal na PA6 na grado ang sumisipsip ng mas kaunting tubig at nagpapakita ng mas mahusay na dimensional na katatagan sa mahalumigmig na mga kondisyon kaysa sa mas kaunting kristal na mga grado.

Mga Pangunahing Thermal Property na Naka-link sa Semirystalline na Kalikasan ng PA6

Ang semirystalline microstructure ng Polyamide 6 ay direktang may pananagutan para sa ilan sa mga pinakamahalagang katangian ng thermal nito, na malinaw na nakikilala ito mula sa parehong ganap na amorphous polymers at puro crystalline na materyales.

• Natutunaw na punto: Dahil ang PA6 ay may mga mala-kristal na domain, mayroon itong tunay na punto ng pagkatunaw — humigit-kumulang 220°C para sa α-form. Ang mga ganap na amorphous na polimer ay hindi natutunaw; lumalambot lamang sila nang paunti-unti. Ang matalim na transisyon ng pagkatunaw ng PA6 ay isang tumutukoy na katangian ng isang semikristal na materyal at ang dahilan kung bakit ang PA6 ay maaaring matunaw-proseso sa mahusay na tinukoy na mga temperatura.
• Temperatura ng paglipat ng salamin (Tg): Ang amorphous phase ng PA6 ay sumasailalim sa glass transition sa humigit-kumulang 50–55°C sa dry state. Sa ibaba ng temperaturang ito, ang mga amorphous chain ay nagyelo sa isang malasalamin na estado; sa itaas nito, sila ay nagiging goma. Ang Tg ay makabuluhang bumababa sa pagkakaroon ng hinihigop na kahalumigmigan - hanggang sa humigit-kumulang 0°C o mas mababa sa ganap na saturation - dahil pinaplastik ng tubig ang mga amorphous na domain.
• Temperatura ng pagpapalihis ng init (HDT): Ang PA6 ay nagpapanatili ng makabuluhang higpit hanggang sa malapit sa punto ng pagkatunaw nito dahil ang crystalline phase ay gumaganap bilang isang pisikal na crosslink network sa itaas ng Tg. Ito ay kaibahan sa ganap na amorphous na mga polimer, na mabilis na nawawalan ng katigasan sa itaas ng kanilang Tg. Ang HDT ng unreinforced PA6 sa ilalim ng karaniwang mga kondisyon ng pagsubok ay karaniwang nasa hanay na 55–65°C; na may glass fiber reinforcement, tumataas ito sa 200°C o mas mataas.
• Brill transition: Sumasailalim din ang PA6 sa solid-state transition na tinatawag na Brill transition sa humigit-kumulang 160°C sa hindi nakakulong na materyal. Sa itaas ng temperaturang ito, lumilipat ang α-form na monoclinic crystal patungo sa mas mataas na symmetry phase na may mas hindi maayos na hydrogen bonding. Ang paglipat na ito ay may mga implikasyon para sa window ng pagpoproseso at thermal behavior ng PA6 sa mataas na temperatura ng serbisyo.

Paano Tinutukoy ng Semirystalline Structure ang Mechanical Performance ng PA6

Ang mekanikal na pag-uugali ng Polyamide 6 ay isang direktang kinahinatnan ng dalawang-phase na semirystalline na microstructure nito. Ang pag-unawa sa koneksyon na ito ay nakakatulong na ipaliwanag ang mga kalakasan nito at ang mga limitasyon nito sa mga aplikasyon sa engineering.

Ang crystalline lamellae ay nagsisilbing mga pisikal na crosslink o nagpapatibay na mga domain na nagbibigay ng higpit at lakas. Ang mga amorphous chain sa pagitan at sa paligid ng lamellae, partikular na ang intercrystalline tie chain na sumasaklaw sa pagitan ng katabing lamellae, ay nagdadala ng stress sa panahon ng deformation at nakakatulong sa pagiging matigas at ductility. Ang arkitektura na ito ay may pananagutan para sa katangiang pag-uugali ng dobleng ani na sinusunod sa tensile testing ng PA6 sa temperatura ng silid: isang paunang ani sa mababang mga strain (humigit-kumulang 5-10%) na nauugnay sa pagpapapangit ng mga amorphous na domain, na sinusundan ng pangalawang ani sa mas mataas na mga strain na nauugnay sa pagkagambala ng mga crystalline lamellae mismo.

Ang mas mataas na crystallinity sa PA6 ay karaniwang nauugnay sa mas mataas na stiffness, mas mataas na tensile strength, at mas mahusay na creep resistance, ngunit sa halaga ng pinababang impact resistance at elongation sa break. Mas mababang crystallinity PA6 — halimbawa, PA6 na ginawa na may mabilis na paglamig — ay may posibilidad na maging mas matigas at mas ductile. Ang trade-off na ito ay isang klasikong feature ng semirystalline polymers at nagbibigay ng mga PA6 compounder at processor ng malaking latitude upang ibagay ang mga katangian para sa mga partikular na aplikasyon sa pamamagitan ng pagsasaayos ng crystallinity sa pamamagitan ng mga kondisyon sa pagpoproseso o mga nucleating agent.

Kung ikukumpara sa malapit nitong kamag-anak na PA66 (Nylon 6,6), ang PA6 ay bahagyang hindi gaanong mala-kristal sa ilalim ng katumbas na mga kondisyon sa pagproseso. Nagbibigay ito sa PA6 ng medyo mas mababang melting point (~220°C vs ~260°C para sa PA66), mas mahusay na kakayahang maproseso sa mas mababang temperatura, at bahagyang mas mahusay na pagganap ng epekto, habang ang PA66 ay nag-aalok ng bahagyang mas mahusay na paglaban sa init at tigas sa matataas na temperatura. Parehong semikristal - ang pagkakaiba ay nakasalalay sa antas ng pagkikristal at pagiging perpekto ng kristal sa halip na sa pangunahing katangian ng kristal/amorphous ng mga materyales.

Polyamide 6 vs. Amorphous Polyamides: Isang Malinaw na Pagkakaiba

Ito ay nagkakahalaga ng paggawa ng isang tahasang pagkakaiba sa pagitan ng Polyamide 6 at ang klase ng mga materyales na kilala bilang amorphous polyamides, dahil pareho silang kabilang sa pamilya ng polyamide ngunit may pangunahing magkakaibang mga istraktura at katangian.

Ang PA6 ay, gaya ng tinalakay sa buong artikulong ito, isang semirystalline polyamide. Sa kabaligtaran, ang mga amorphous polyamide — gaya ng PA 6I/6T copolymers (copolymers ng hexamethylenediamine na may isophthalic at terephthalic acids) — ay inengineered upang ganap na maiwasan ang crystallization sa pamamagitan ng pagsasama ng irregular na molekular na istraktura, karaniwang sa pamamagitan ng copolymerization na may mga monomer ng iba't ibang geometry. Ang mga isophthalic unit sa PA 6I/6T, halimbawa, ay nagpapakilala ng mga kinks sa chain na pumipigil sa regular na pag-iimpake at pinipigilan ang anumang crystalline order, na nagbubunga ng isang ganap na amorphous na materyal.

Ang mga praktikal na kahihinatnan ng pagkakaibang ito ay makabuluhan. Ang mga amorphous polyamide ay transparent (dahil walang mga crystalline na domain ang umiiral upang magkalat ng liwanag), may mababang pag-urong ng amag, at mahusay na dimensional na katatagan. Gayunpaman, kulang ang mga ito sa mataas na temperatura na tigas na ipinagkaloob ng crystallinity sa PA6, at ang temperatura ng kanilang serbisyo ay nalilimitahan ng kanilang temperatura ng paglipat ng salamin sa halip na isang punto ng pagkatunaw. Ang PA6, kasama ang semirystalline na istraktura nito, ay opaque o translucent, ay nagpapakita ng mas mataas na pag-urong ng amag, at may natatanging punto ng pagkatunaw — ngunit nananatili ang higpit at lakas na mas mataas sa Tg nito dahil sa crystalline phase.

Mahalaga ang pagkakaibang ito kapag pumipili ng mga materyales. Para sa mga application na nangangailangan ng optical clarity, mahigpit na dimensional tolerance, at malawak na chemical resistance sa katamtamang temperatura na mga kapaligiran, maaaring mas gusto ang mga amorphous polyamide. Para sa mga structural engineering application na nangangailangan ng mataas na stiffness, wear resistance, at performance na malapit sa 200°C, ang semirystalline na PA6 ay ang mas naaangkop na pagpipilian.

Mga Paraang Ginamit upang Sukatin ang Crystallinity sa PA6

Dahil ang antas ng pagkikristal sa Polyamide 6 ay nag-iiba sa kasaysayan ng pagproseso at direktang nakakaapekto sa mga katangian, ang tumpak na pagsukat nito ay halos mahalaga. Maraming mga analytical technique ang karaniwang ginagamit para sa layuning ito.

• Differential Scanning Calorimetry (DSC): Ang pinakakaraniwang paraan. Ang init ng pagsasanib na sinusukat sa panahon ng pagtunaw ng isang sample ng PA6 ay inihambing sa teoretikal na init ng pagsasanib ng 100% mala-kristal na PA6 (humigit-kumulang 241 J/g para sa α-form). Ang ratio ay nagbibigay ng crystallinity index. Lumilitaw ang mga komplikasyon dahil ang PA6 ay maaaring sumailalim sa malamig na pagkikristal o polymorphic transition sa panahon ng pag-scan ng pag-init ng DSC, na nangangailangan ng maingat na pagsusuri.
• Wide-Angle X-ray Scattering (WAXS): Nagbibigay ng direktang impormasyon sa istruktura tungkol sa mga crystalline phase na naroroon. Ang mga matalim na diffraction peak ay tumutugma sa mga mala-kristal na pagmuni-muni; ang isang malawak na halo ay tumutugma sa amorphous na kontribusyon. Ang pagsasama-sama ng mga relatibong intensity ay nagbibigay-daan sa pagkalkula ng index ng crystallinity at pagkakakilanlan ng nilalaman ng α vs. γ phase.
• Pagsukat ng density: Dahil ang crystalline at amorphous na PA6 ay may makabuluhang magkaibang densidad (1.24 g/cm³ vs. 1.08 g/cm³), ang pagsukat sa density ng sample at paglalapat ng two-phase mixing rule ay nagbibigay ng pagtatantya ng crystallinity. Ito ay simple ngunit hindi gaanong tumpak kaysa sa DSC o WAXS.
• FTIR Spectroscopy: Ang mga infrared absorption band na nauugnay sa mga partikular na crystalline phase ay nagbibigay-daan sa semi-quantitative analysis. Para sa PA6, ang mga katangian ng absorption band sa 974 cm⁻¹, 1030 cm⁻¹, at 1073 cm⁻¹ ay ginagamit upang makilala at mabilang ang α at γ crystal phase na nilalaman.

Ang bawat pamamaraan ay may sariling lakas, limitasyon, at pagpapalagay. Para sa regular na kontrol sa kalidad, ang DSC ay pinakamalawak na ginagamit dahil sa bilis at accessibility nito. Para sa detalyadong structural characterization — lalo na kapag mahalaga ang mga relatibong proporsyon ng α at γ phase — ang WAXS na sinamahan ng DSC ay nagbibigay ng pinaka kumpletong larawan.

Mga Praktikal na Implikasyon para sa Disenyo, Pagproseso, at Pagpili ng Materyal

Para sa mga inhinyero at tagapili ng materyal, ang pag-unawa na ang Polyamide 6 ay semikristal — sa halip na lagyan lang ito ng label na "crystalline" o "amorphous" — ay may direkta at kongkretong mga kahihinatnan kung paano dapat idisenyo, iproseso, at gamitin ang mga bahagi.

Una, ang mga bahagi ng PA6 ay patuloy na nag-kristal nang dahan-dahan pagkatapos nilang umalis sa amag. Ang pagkikristal ng post-mold na ito ay nagdudulot ng mga pagbabago sa dimensyon - karaniwang pag-urong - na maaaring makaapekto sa fit at paggana ng bahagi. Ang mga high-precision na bahagi ng PA6 ay kadalasang nangangailangan ng mga kontroladong annealing o conditioning protocol upang makumpleto ang pagkikristal sa isang kinokontrol na kapaligiran bago ang mga ito ay tipunin. Kung wala ang hakbang na ito, maaaring mangyari ang dimensional drift sa serbisyo, lalo na sa unang ilang daang oras ng paggamit sa matataas na temperatura.

Pangalawa, ang moisture conditioning ng mga bahagi ng PA6 ay karaniwang kasanayan bago ang pagsubok ng mekanikal na ari-arian at bago gamitin sa maraming aplikasyon. Ang bagong hinulma at tuyo na PA6 ay may mga katangian na malaki ang pagkakaiba sa moisture-conditioned na PA6 dahil ang hinihigop na tubig ay nagpapaplastikan sa amorphous phase. Ang mga na-publish na sheet ng data ng ari-arian para sa mga marka ng PA6 ay karaniwang nag-uulat ng mga halaga para sa parehong dry-as-molded (DAM) at moisture-conditioned na estado (karaniwang 50% relative humidity conditioning) — at ang mga pagkakaiba ay maaaring malaki. Ang lakas ng epekto at pagpahaba sa break ay tumataas na may moisture absorption, habang bumababa ang tensile strength, stiffness, at hardness.

Pangatlo, binabago ng glass fiber reinforcement ang pag-uugali ng pagkikristal ng PA6. Ang mga glass fiber ay kumikilos bilang mga heterogenous na nucleation site na nagpapabilis ng pagkikristal at inililipat ang temperatura ng crystallization sa mas mataas na mga halaga. Ang nagreresultang PA6 matrix sa mga composite na puno ng salamin ay malamang na maging mas mala-kristal at mas pinong pagkaayos kaysa sa maayos na PA6 sa ilalim ng katumbas na mga kondisyon ng paglamig, na nag-aambag sa pinahusay na higpit at dimensional na katatagan ng mga grade na Polyamide 6 na pinatibay ng salamin.

Pang-apat, ang pagpili sa pagitan ng PA6 at PA66 para sa isang partikular na aplikasyon ay kadalasang nauuwi sa mga banayad na pagkakaiba sa kanilang mga semirystalline na istruktura. Ang PA66, na may mas simetriko na istraktura ng chain at mas malakas na tendency na mag-kristal, ay nakakakuha ng bahagyang mas mataas na crystallinity at may melting point na humigit-kumulang 40°C na mas mataas kaysa sa PA6. Ginagawa nitong mas angkop ang PA66 para sa mga aplikasyon sa mga temperaturang lumalapit sa 200°C at mas mataas. Dahil sa mas mababang temperatura ng pagpoproseso ng PA6, mas mahusay na pagtatapos sa ibabaw, at higit na kadalian ng pagproseso (bahagi dahil sa mas mababang rate ng pagkikristal at pag-urong) ay ginagawa itong mas gusto para sa maraming mga application na may precision na injection-molded at para sa produksyon ng fiber.
